środa, 18 lipca 2012

Aurora - optymalne obciązanie wirnika

Dobre streszczenie tematu dot. inwerterów Aurora i ich możliwości znajduje się na stronie amerykańskiego dystrybutora. Na samym dole tejże podstrony mamy linki do broszurek a w ostatnim punkcie soft, który jest dołączany na CD do inwerterów. Na płycie mamy 2 programy: aurora installer który służy do edycji krzywej mocy o czym będzie poniżej, oraz aurora communicator który służy do monitoringu pracy inwerterów (także wielu ).

A teraz w skrócie i na luzie spróbuje wyjaśnić co to jest TIP SPEED RATIO.

Należy zrozumieć że wirnik może się kręcić szybciej lub wolniej (w zależności czy go staramy się zatrzymać mocno czy lekko  ). Jak go odpowiednio mocno ściśniemy za wał to go zatrzymamy... ale rzecz jest w tym że taki wirnik daje dużo więcej pałera jak go obciążymy idealnie (czyli nie za mocno i nie za słabo ). Każdy wirnik ma taki cwany parametr jak właśnie tip speed ratio a jest to stosunek tego jak szybko leci końcówka łopatki do tego jak mocno wieje.

Wirnik charakteryzuje się określoną wartością tip speed ratio przy której  daje największy pałer  ( wykorzystuje możliwie największą część energii kinetycznej zawartej w strumieniu powietrza ). Wniosek jest prosty. Należy odpowiednio obciążać nasz wiatrak co by z niego wyciągnąć jak najwięcej energii.  Jeśli ktoś jest zainteresowany precyzyjniejszym przedstawieniem tematu to zapraszam tu

...
Invertery Aurora, SMA i Ginlog (jeśli mowa o małej mocy) mają opcje programowania krzywej mocy turbiny. Inaczej mówiąc, mówimy inwerterowi jak mocno ma obciążać wirnik w zależności od tego jak szybko się on kręci (sygnałem mówiącym o obrotach wirnika jest napięcie DC na wejściu inwertera które tym wyższe im wyższe obroty ). W przypadku włoskich inwerterów aurora edytujemy do 16 punktów i za pomocą kabla usb wgrywamy krzywą do inwertera.


Należy pamiętać że nowe inwertery przychodzą bez krzywej więc nie będą działać.
Jeśli dodatkowo wyposażymy naszą turbinę w pomiar wiatru to będziemy mieli okazję do "podrasowania" krzywej. Może się bowiem okazać  że przy określonej prędkości wiatru przy zmniejszeniu lub zwiększeniu obciążenia całość generuje więcej energii.


wtorek, 10 lipca 2012

Superwind - najmniejsza turbinka z pitch control

Dzięki chłopakom z Superwind mam okazję pobawić się trochę ich turbinką.
Oto wirnik.
 a to jak bryka zmiana kąta ustwaienia łopatek (mechanizmu nie rozkręcałem jeszcze )

tutaj Arek składa turbnkę
no i bryka
więcej zdjęć tutaj

Turbinka posiada prostownik w gondoli i współpracuje z regulatorem ładowania, obsługiwanych akumulatorów. Dostępne wersje 12 V i 24 V. Turbinka jest zadziwiająco cicha (w porównaniu do Air Breeze ) i pracuje bardzo stabilnie (mimo turbulentnego wiatru ). Według mnie obecnie najlepsza mikroturbina na rynku. Moc 350 W (wg producenta ). Ładne zabawki też troche kosztują (aprox 1000e ).

Windspot - dystribution

Mikrogeneracja Sp. z o.o. is a official distributor of windspot turbine models in Poland. Manufacturer website: www.windspot.es -an you can find us by clicking on distributors.

1. Certification


Windspot is tested in INTERTEK (for MCS in UK) SEPEN (France ), CIEAMAT (Spain ), Folkcenter (Denmark ) and others(like Masdar in Abu Dhabi and many Spanish institutes and also universities around the world ) Hopefully in Poland soon in Gdynia at Maritime University.




Noise measurements carried out by the Certification Body GRONTMIJ CARL BRO (Denmark) according to the Standards IEC 61400-11 gave the following results for the WINDSPOT 3.5.
At a distance of 60 meters and a constant wind speed of 8 m/s, 37 dB (A) is registered.

2. Lifetime

Turbine has been designed to last more than 25 years, even in the most adverse weather conditions, such as marine sites or high wind locations. Paints used in windspot turbines are high quality UV resistant to prevent ageing and discoloration caused by the sun. Turbine will operate normally at punctual high wind gusts up to 60 m/s, 216 km/h or 135 mph (Class I winds according IEC 61400-2 standard). These winds are classified as hurricanes. The well built and rugged design will allow the turbine to withstand mechanical stresses caused by sustained average high winds such as certain locations with 9 m/s (32 km/h or 20 mph). Windspot turbines are designed for coastal and offshore applications. All metal parts have been coated with marine grade powder coat for ensuring superior protection from the environment. Turbines come in a waterproof enclosure to guarantee the watertightness. Besides the characteristics like corrosion protection, stainless steel hardware, the turbine features watertight housings seals.



3. What is included ?

Wind turbine + dump load + controller  (MWP W4G-20K)

There is no need to use dump load if 6kW Aurora inverter is used (as inverter can take any power produced by turbine ). You have to use dump load connected to controller if your inverter is smaller than maximum power you can expect from the turbine.


 MWP(More Wind Power :)) W4G-20K is used to transmit power to grid through the inverter. MWP W4G-20K rating output power totally is 20 KW, it includes power transmitted to both inverters and
diversion load. Normally, there is no current through diversion load. When the wind is too
strong and the output voltage is too high, the diversion circuit will work and redundant
power will be divided to the load; when the inverter failed to connect grid, the output voltage
of generator will be higher, and then the power from generator will be transmitted to
diversion load by MWP W4G-20K. By detecting output voltage, MWP W4G-20K can protect
the whole system.




 4. Tower

Lots of towers are suitable... bigger tower = bigger costs. We are manufacturing 25 m steel lattice guided towers (as there is no planning permission required for those in Poland - they do not have concrete foundation ). There are many other towers on the european market and we can help to get them.

For customers who have their own tower we have included a drawing of the flange that connects the revolving axle and the tower. That connection should be welded to the top part of the tower and screwed to the wind generator’s revolving axle.





12 m tower animation
video

Sonkyo energy promo

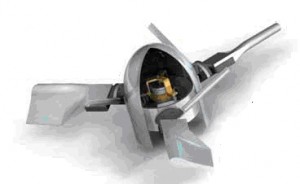

pitch mechanism in "just opened" 3.5kW


anty NWO bazooka :)

video: pitch mechanizm at work - Killarney
